Construction de ma borne d'arcade...

Si vous voulez faire une borne en bois il vous faut :

  • Perceuse, scie, etc...
  • Des boulons et vis
  • Du fil électrique (j'ai pris les brins de fil d'un câble de téléphone)
  • Des cosses (ou soudure)
  • Le matériel (Joystick, Boutons, I-PAC, etc...)



Sachez que le matériel ne peut s'acheter que sur Internet car la France ayant toujours un train de retard n'a pas encore de

distributeur !

Le matériel est couteux surtout à cause des frais de port et des taxes, à titre indicatif j'ai acheté :

  • Un joystick (un des moins cher)
  • 10 boutons
  • Un connecteur I-Pac (pour raccorder la borne au PC) 35€ HT, existe en USB ou PS/2

Pour un total de 99€ dont 60€ de matos et 39€ de TVA et port, par contre j'ai reçu le colis au bout de 2 jours.

Le matériel vient de http://www.ultimarc.com (distributeur du I-PAC)

Un autre distributeur avec plus de choix : http://www.happcontrols.com

Si vous savez où récupérer des anciennes bornes c'est l'idéal.



Conseils pour la construction

Voilà les conseils que j'aurai bien voulu avoir avant de commencer :)

  • Une planche de 1cm d'épaisseur devrait suffire
  • Les trous pour les boutons et le joystick font 28mm de diamètre (une mèche à bois de 28mm)
  • Les boutons et joysticks se connectent comme sur le schéma, la borne du haut ne sert pas.

  • Le I-Pac est une carte (circuit imprimé) où viennent se visser les différents fils des boutons et joysticks. Vous avez les positions haut, bas gauche, droite, bouton1, bouton2, etc...et un connecteur "ground" où tous les fils reliés à chaque masse viennent se visser. Pour résumer, tous les élément de la borne ont la masse connectée sur la même position du I-Pac, les autre positions servent à la cosse du milieu de chaque élément.
  • N'écartez pas trop les boutons les uns des autres pour éviter les crampes de doigts... (pour ma part, 4cm entre les centres de deux boutons).
  • Si vous êtes un ancien joueur d'arcade vous savez que le joystick se met à gauche des boutons pour un droitier. (La main gauche dirige et la droite s'occupe des boutons).
  • Pensez à laisser de la place à droite des boutons pour un éventuel montage d'un "spinner", la molette qui sert à jouer à des jeux comme Arkanoïd (voir projet).
  • Le I-Pac peut-être remplacé par un clavier de PC démonté, mais c'est chaud, il y a des sites sur ce sujet. Le problème avec un clavier, contrairement au I-Pac c'est le "key-ghosting", c'est à dire blocage du clavier quand on appuie sur plusieurs touches en même temps, à vous de voir si vous êtes électronicien...
  • Vous pouvez utiliser des cosses pour les connexions, c'est plus modulable que la soudure.

Conseils pour le I-Pac

  • Fixez le I-Pac sous la planche et faites vos connexions, j'ai utilisé les fils qui se trouvent dans un câble de téléphone c'est du cuivre et ça a l'air de fonctionner.
  • Rappellez vous que toutes les masses vont sur le connecteurs "ground" du I-Pac ensuite chaque borne du milieu va sur sa position respective.

Ensuite vous pouvez configurer le I-Pac grâce au logiciel livré sur le CD.

IMPORTANT : pour configurer le I-Pac vous devez connecter un clavier PS/2 sur celui-ci

Utilisez le logiciel WinIpac_IPD qui a l'air plus complet que WinIpac tout court.

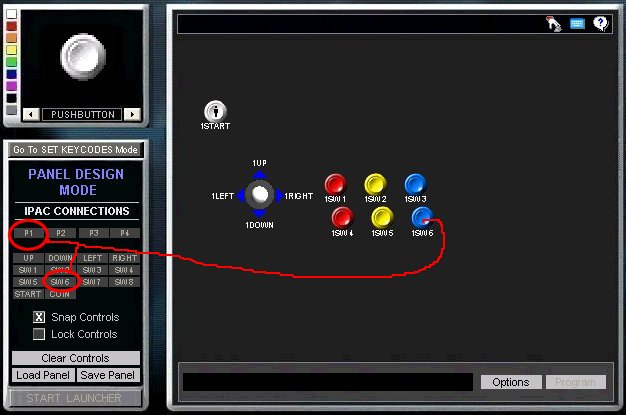

Dans la première partie vous pouvez placer vos éléments en les tirants jusqu'au plateau, changer la couleur, etc..

Ensuite il faut faire ce qu'ils appellent le "wiring", on va dire au programme quoi est connecté où.

Pour ce faire il faut cliquer sur un élément et dans la fenêtre de gauche dire à quoi il correspond, à quel joueur (P1 ou P2) et qu'elle action (SW6 = bouton 6).

Et ceci pour chaque action

Ensuite cliquez sur "Go To Set Keycodes Mode", il vous demande de sauvegarder votre plateau.

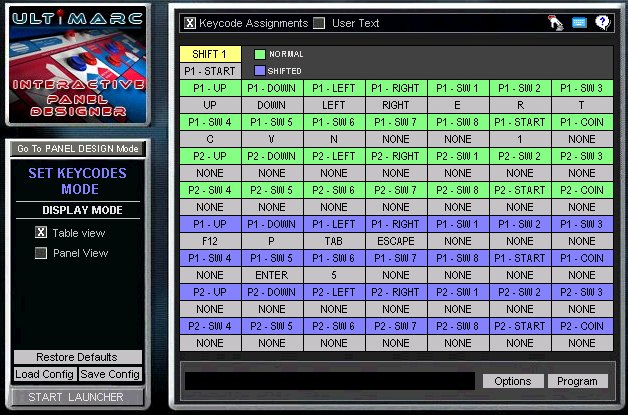

Ici vous allez déterminer que quand on appuie sur le bouton 2 par exemple, c'est comme si on appuyait sur la touche "R" du clavier.

Apparemment la config fonctionne mieux si on coche "Table view".

Moi j'ai mis tout à "none" pour commencer, (faite un clic droit dans chaque case et tout en restant appuyé tapez N)

Ne changez pas le "SHIFT 1" du haut (en jaune)

Ensuite cliquez dans la case que vous voulez assigner et à partir du clavier connecté à l'Ipac taper sur la touche que vous voulez qu'il représente.

Les touches en vert sont les touches normales et les touches en bleu sont les mêmes mais s'obtiennent en appuyant sur player1 start (shift)

Cela veut dire que quand je serai dans MAME, si j'appuie sur le bouton 1playerstart + le joystick à gauche, l'ipac envoie la commande "TAB" au PC

Etant donné que la commande TAB dans MAME sert à régler les commandes d'un jeu ça sera très utile, on peut faire autant de shift qu'il y a de connections sur l'I-Pac.

En fait ce processus évite de se servir d'un clavier pour jouer, et vous pourrez piloter tout MAME à partir de votre console (ça le fait !).

Une fois que tout est fait vous pouvez cliquer sur "Program" en bas à droite, le programme va envoyer la config à la carte I-Pac, c'est un peu comme si vous flashiez le bios de la carte, aïe.

Je pense que tout ça n'est pas très clair mais ça viendra avec l'entrainement, disons que je dégrossis un peu le travail :)
